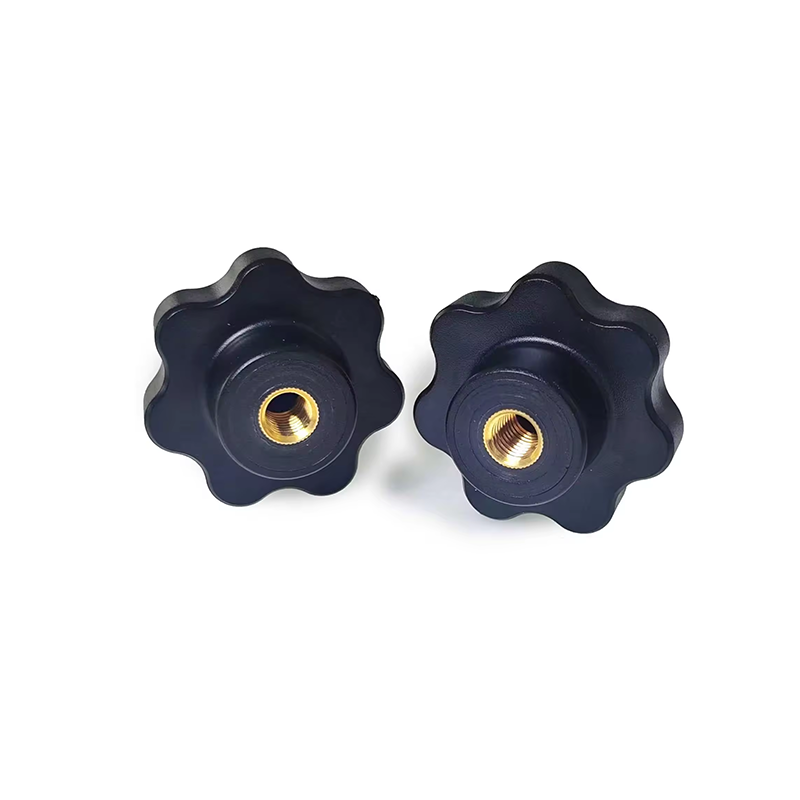

膠木七星把手生產(chǎn)過程中的質(zhì)量控制需貫穿原材料入廠、注塑成型、后處理到成品出貨全流程，重點(diǎn)關(guān)注外觀、尺寸、力學(xué)性能及安全性。以下是關(guān)鍵質(zhì)量控制環(huán)節(jié)及操作要點(diǎn)：
一、原材料檢驗(yàn)（IQC）
1. 關(guān)鍵檢測(cè)項(xiàng)目
檢測(cè)項(xiàng)    標(biāo)準(zhǔn)要求    檢測(cè)工具 / 方法
酚醛樹脂牌號(hào)    符合設(shè)計(jì)要求（如 PF2A2-136，需提供供應(yīng)商 COA）    核對(duì)物料標(biāo)簽 + 供應(yīng)商報(bào)告
外觀    粉末 / 顆粒均勻，無結(jié)塊、雜質(zhì)、變色    目視檢查 + 10 倍放大鏡
流動(dòng)性（拉西格法）    流動(dòng)距離≥180mm（根據(jù)制品復(fù)雜度調(diào)整，紋理越精細(xì)要求流動(dòng)性越高）    拉西格流動(dòng)性測(cè)試儀
固化速度    150℃下固化時(shí)間≤120s（需與模具溫度匹配，避免欠固化或過固化）    熱臺(tái)法（秒表計(jì)時(shí)）
含水率    ≤0.3%（含水率過高易導(dǎo)致制品氣泡）    卡爾費(fèi)休水分測(cè)定儀
重金屬含量    鉛≤10ppm，鎘≤5ppm（若用于食品接觸場(chǎng)景）    X 射線熒光光譜儀（XRF）
2. 批次管理
每批原料需留樣 500g，保存至該批次產(chǎn)品保質(zhì)期后 1 年，用于質(zhì)量追溯。
新料與回用料（≤20%）需分區(qū)存放，回用料需檢測(cè)力學(xué)性能（如彎曲強(qiáng)度≥50MPa）。
二、注塑成型過程控制（IPQC）
1. 首件檢驗(yàn)（每班 / 調(diào)機(jī)后）
外觀：
七星紋理清晰無缺料，邊緣無飛邊，表面光澤均勻（光澤度計(jì)檢測(cè)值與標(biāo)準(zhǔn)樣件偏差≤±5GU）。
金屬嵌件無歪斜、松動(dòng)，埋入深度符合圖紙（如螺紋套外露長(zhǎng)度 ±0.2mm）。
尺寸：
關(guān)鍵尺寸：把手直徑、七星凸起高度、安裝孔間距等，使用投影儀（精度 ±0.01mm）或三坐標(biāo)測(cè)量?jī)x檢測(cè)，合格率需≥99%。
形位公差：把手軸線直線度≤0.1mm，七星分布圓周度≤0.3mm。
力學(xué)性能：
拉拔力測(cè)試：金屬嵌件拉拔力≥800N（用拉力試驗(yàn)機(jī)，夾具模擬實(shí)際安裝場(chǎng)景）。
耐熱性：放入 150℃烘箱 2 小時(shí)，無變形、開裂（模擬長(zhǎng)期使用工況）。
2. 過程巡檢（每 2 小時(shí)一次）
巡檢項(xiàng)    控制標(biāo)準(zhǔn)    異常處理
模具溫度    模溫 150~180℃，各分區(qū)溫差≤5℃（如把手頭部溫度比柄部高 10℃，確保紋理飽滿）    調(diào)整油溫機(jī)設(shè)定，檢查加熱棒故障
注射壓力    80~120MPa（壓力不足導(dǎo)致紋理缺料，過高導(dǎo)致飛邊）    清潔流道，檢查螺桿磨損
固化時(shí)間    40~60s（根據(jù)制品厚度調(diào)整，薄壁件取低值）    延長(zhǎng)固化時(shí)間或提高模溫
料筒溫度    80~110℃（超過 120℃易提前固化，堵塞料筒）    停機(jī)清理，檢查溫控表精度
產(chǎn)品不良率    單次巡檢不良率≤3%（連續(xù)兩次超標(biāo)需停機(jī)排查模具 / 工藝）    隔離不良品，分析缺陷類型（如氣泡、缺料）
3. 設(shè)備狀態(tài)監(jiān)控
每日記錄注塑機(jī)螺桿轉(zhuǎn)速（熱固性通常 15~25r/min）、鎖模力波動(dòng)（≤±5% 設(shè)定值）。
每周檢查模具磨損情況：七星紋理邊緣 R 角磨損≥0.05mm 時(shí)需拋光修復(fù)，避免毛邊。
三、后處理質(zhì)量控制
1. 去毛邊處理
噴砂工藝：
砂粒類型：氧化鋁（粒徑 80~120 目），氣壓 0.3~0.5MPa，噴射時(shí)間 10~20s。
檢驗(yàn)：用 30 倍顯微鏡觀察邊緣，無殘留毛邊，表面粗糙度 Ra≤1.6μm（原表面 Ra≤0.8μm，需控制噴砂力度）。
冷凍修邊：
液氮溫度 - 196℃，處理時(shí)間 3~5min，適用于精密紋理件。
檢驗(yàn)：紋理凹槽內(nèi)無毛刺，用塞規(guī)檢測(cè)凹槽深度變化≤0.03mm。
2. 表面處理（如需）
噴漆 / 電鍍：
附著力測(cè)試：劃格法（百格刀）≥4B 級(jí)，耐鹽霧測(cè)試（中性鹽霧 24 小時(shí)）無腐蝕。
顏色匹配：色差儀檢測(cè) ΔE≤1.5（與標(biāo)準(zhǔn)色卡對(duì)比）。
四、成品終檢（FQC）
1. 全檢項(xiàng)目（100%）
外觀：
目視檢查（光源≥6000K，距離 30cm）：無氣泡、縮孔、色差，七星紋理無填充不足（用反光燈箱檢測(cè)凹陷）。
金屬嵌件表面無膠木溢出，螺紋孔通止規(guī)檢測(cè)（通規(guī)通過，止規(guī)不通過）。
尺寸：
抽檢 5% 產(chǎn)品，用二次元影像測(cè)量?jī)x檢測(cè)七星間距、凸起高度等關(guān)鍵尺寸，CPK≥1.33。
2. 型式檢驗(yàn)（每月 / 工藝變更后）
檢測(cè)項(xiàng)    標(biāo)準(zhǔn)要求    檢測(cè)頻率
彎曲強(qiáng)度    ≥60MPa（GB/T 1042-2006，跨距 64mm，加載速度 2mm/min）    每批次 1 組（5 件）
沖擊強(qiáng)度    ≥5kJ/m2（簡(jiǎn)支梁法，缺口深度 2mm）    每季度 1 次
絕緣電阻    ≥10^12Ω（500V 兆歐表，測(cè)試嵌件與膠木間絕緣）    每月 1 次
耐老化性能    紫外老化 1000 小時(shí)，色差 ΔE≤3，強(qiáng)度保留率≥85%    每半年 1 次
五、包裝與出貨檢驗(yàn)（OQC）
1. 包裝規(guī)范
內(nèi)包裝：氣泡袋單獨(dú)包裹，避免紋理摩擦損傷；外包裝箱印刷 “防壓”“防潮” 標(biāo)識(shí)，堆碼層數(shù)≤5 層。
每箱附合格證，注明生產(chǎn)日期、班次、檢驗(yàn)員代碼，追溯期 2 年。
2. 出貨抽檢
按 MIL-STD-105E 正常檢驗(yàn)水平 Ⅱ，AQL 值：外觀缺陷 AQL=1.0，功能缺陷 AQL=0.65。
模擬運(yùn)輸測(cè)試：包裝件從 1.2m 高度自由跌落（底面、側(cè)面各 1 次），開箱檢查無破損、變形。
六、異常處理與持續(xù)改進(jìn)
1. 質(zhì)量追溯體系
建立二維碼追溯系統(tǒng)，每個(gè)把手激光打碼（包含原料批次、模具編號(hào)、生產(chǎn)日期），掃碼可查詢?nèi)鞒坦に噮?shù)。
不良品處理：分類標(biāo)識(shí)（如 “缺料”“嵌件松動(dòng)”），每周統(tǒng)計(jì)柏拉圖，針對(duì) TOP1 缺陷（如占比＞40%）召開改善會(huì)議。
2. 工藝優(yōu)化案例
問題：七星紋理邊緣毛邊頻繁出現(xiàn)。
分析：模具溫度梯度不合理（邊緣冷卻過快），注射壓力波動(dòng) ±15MPa。
改善：
模具邊緣增加加熱棒（溫度提高 10℃），優(yōu)化冷卻水路。
改用伺服液壓系統(tǒng)，壓力波動(dòng)控制在 ±3MPa，毛邊不良率從 8% 降至 1.5%。
通過以上全流程質(zhì)量控制，可確保膠木七星把手的尺寸精度（±0.1mm）、紋理清晰度（復(fù)制率≥95%）、力學(xué)性能（拉拔力≥800N）等關(guān)鍵指標(biāo)穩(wěn)定達(dá)標(biāo)，同時(shí)滿足環(huán)保（RoHS/REACH）和行業(yè)標(biāo)準(zhǔn)（如機(jī)械工業(yè) JB/T 7279.3）要求。建議配備專職 QA 人員，每日匯總質(zhì)量數(shù)據(jù)并導(dǎo)入 SPC 系統(tǒng)，實(shí)現(xiàn)趨勢(shì)預(yù)警和預(yù)防性控制。
