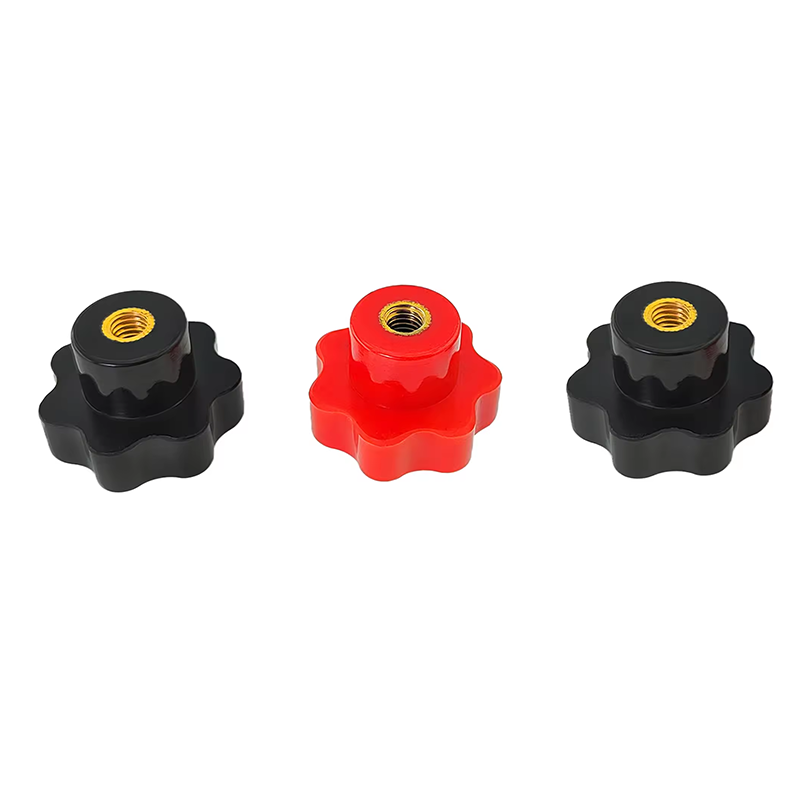

生產(chǎn)膠木七星把手需選用適合熱固性塑料（如酚醛樹脂）的注塑設(shè)備，設(shè)備選型需綜合考慮材料特性、制品結(jié)構(gòu)、生產(chǎn)效率及成本。以下是關(guān)鍵選型要點及技術(shù)參數(shù)參考：
一、注塑機(jī)類型選擇
1. 優(yōu)先選用熱固性注塑機(jī)
核心差異：
熱固性注塑機(jī)采用往復(fù)式螺桿 + 柱塞結(jié)構(gòu)，螺桿僅用于塑化（不參與注射），注射由柱塞完成，避免螺桿長時間高溫下磨損。
料筒溫度控制在80~110℃（低于熱塑性塑料的 200℃以上），防止酚醛樹脂提前固化。
適用場景：適合批量生產(chǎn)帶金屬嵌件、結(jié)構(gòu)復(fù)雜（如七星紋理）的制品。
2. 避免誤用熱塑性注塑機(jī)
熱塑性設(shè)備螺桿壓縮比高（通常 1.8~2.5），易導(dǎo)致酚醛樹脂在料筒內(nèi)過熱固化，堵塞流道。
熱固性制品需模具高溫固化（150~180℃），熱塑性設(shè)備模具溫控系統(tǒng)難以達(dá)到此范圍。
二、關(guān)鍵技術(shù)參數(shù)匹配
1. 鎖模力計算
公式：
F=p×A×S
F
：鎖模力（kN）
p
：型腔平均壓力（熱固性塑料取80~120 MPa）
A
：制品投影面積（包括流道，單位
cm
2

）
S
：安全系數(shù)（取 1.1~1.3）
示例：
若制品投影面積為
50cm
2

，型腔壓力取
100MPa
，則鎖模力需：
F=100×50×1.2=6000kN(約600噸)
需選擇鎖模力**≥600 噸**的設(shè)備，避免漲模導(dǎo)致飛邊。
2. 注射量與螺桿參數(shù)
注射量：
單次最大注射量需≥制品重量 + 流道凝料重量（通常為制品重量的 1.2~1.5 倍）。
例：單個把手重量 50g，4 腔模具總重量 200g，流道約 50g，需注射量≥250g。
螺桿直徑：
熱固性螺桿直徑通常為30~60mm，長徑比（L/D）14~18:1（低于熱塑性的 20:1），壓縮比1.05~1.2:1（近等距螺桿，避免過度剪切生熱）。
3. 模具溫度控制系統(tǒng)
加熱方式：
優(yōu)先選油加熱（溫控精度 ±2℃），最高溫度需達(dá)180℃，匹配酚醛樹脂固化需求。
或用電加熱棒，但需均勻分布（間距 50~80mm），避免局部過熱。
溫控分區(qū)：
模具需分區(qū)控溫（如把手頭部、柄部），溫差≤5℃，確保紋理復(fù)雜區(qū)域固化均勻。
三、金屬嵌件處理功能
1. 嵌件預(yù)熱裝置
必要性：
金屬嵌件（如螺紋銅套）需預(yù)熱至120~150℃，減少與膠木的溫差應(yīng)力，避免開裂。
設(shè)備配置：
內(nèi)置紅外預(yù)熱爐（容量≥500 個嵌件），支持自動上料。
或外接獨立預(yù)熱烤箱，通過機(jī)械手臂抓取嵌件放入模具。
2. 嵌件定位與檢測
模具接口：
設(shè)備需支持氣動或電動夾具，與模具定位銷配合，確保嵌件位置精度 ±0.1mm。
防錯檢測：
安裝視覺傳感器或接觸式探針，檢測嵌件是否漏放或偏移，避免缺料報廢。
四、生產(chǎn)效率與自動化配置
1. 多工位旋轉(zhuǎn)模具適配
若采用旋轉(zhuǎn)式模具（如 1 模 8 腔，兩工位交替生產(chǎn)），設(shè)備需具備轉(zhuǎn)盤機(jī)構(gòu)，定位精度 ±0.05mm，旋轉(zhuǎn)速度 5~10r/min，提升產(chǎn)能 30%~50%。
2. 自動化取件與后處理
機(jī)械手配置：
三軸或五軸機(jī)械手，重復(fù)定位精度 ±0.2mm，可抓取制品并切除澆口（需集成剪水口裝置）。
集成去毛邊工作站（如噴砂或冷凍修邊），實現(xiàn) “注塑 - 去毛邊 - 檢測” 一體化。
3. 產(chǎn)量匹配
單臺設(shè)備產(chǎn)能參考：
模具腔數(shù)    周期時間    小時產(chǎn)量
4 腔    5 分鐘    48 件
8 腔    5 分鐘    96 件

需根據(jù)訂單量選擇腔數(shù)，大規(guī)模生產(chǎn)建議選 8 腔以上模具 + 高速設(shè)備（周期時間≤4 分鐘）。
五、能耗與環(huán)保要求
1. 能耗控制
熱固性注塑機(jī)能耗約為熱塑性設(shè)備的60%~70%（因料筒溫度低），但模具加熱需額外能耗（約 15~20kW）。
選用伺服電機(jī)（能效等級 IE4），比傳統(tǒng)液壓機(jī)節(jié)能 30% 以上，噪聲≤75dB。
2. 環(huán)保設(shè)計
設(shè)備需配備廢氣處理裝置（酚醛樹脂固化時釋放少量甲醛），通過活性炭過濾或催化燃燒處理，排放符合 GB 16297-1996 標(biāo)準(zhǔn)。
廢料回收系統(tǒng)：支持破碎再利用（回料比例≤20%，需與新料混合均勻）。
六、品牌與性價比推薦
1. 國內(nèi)主流品牌
海天：HTS 系列熱固性注塑機(jī)，鎖模力 300~1000 噸，適配多腔模具，性價比高。
伊之密：ITC 系列，配備智能溫控系統(tǒng)，適合高精度制品（如紋理清晰度要求高的七星把手）。
2. 進(jìn)口品牌（高端需求）
德瑪格（Demag）：精密控制注射壓力和溫度，適合醫(yī)療級膠木制品，但成本較高。
住友（Sumitomo）：全電動熱固性注塑機(jī)，能耗低（省電 40%），適合環(huán)保要求高的工廠。
七、選型 checklist
選型維度    關(guān)鍵指標(biāo)    檢測方法
設(shè)備類型    熱固性專用（非熱塑性改造機(jī)）    查看設(shè)備銘牌 / 技術(shù)協(xié)議
鎖模力    ≥計算值（考慮安全系數(shù)）    壓力測試報告
模具溫控范圍    150~180℃，精度 ±2℃    實測升溫曲線
嵌件預(yù)熱功能    溫度 120~150℃，容量≥500 個    現(xiàn)場演示預(yù)熱效率
自動化程度    機(jī)械手 + 視覺檢測 + 去毛邊集成    試生產(chǎn)流程觀察
能耗等級    伺服電機(jī) IE4，單位制品能耗≤1.5kWh    能耗表實測
通過以上要點選型，可確保設(shè)備與膠木七星把手的生產(chǎn)需求匹配，兼顧制品質(zhì)量、生產(chǎn)效率和成本控制。建議優(yōu)先選擇具備熱固性塑料經(jīng)驗的設(shè)備廠商，并要求提供同類制品的試模報告（如紋理復(fù)制精度、嵌件拉拔力數(shù)據(jù)）。
